船载电子倾斜仪
产品特性：

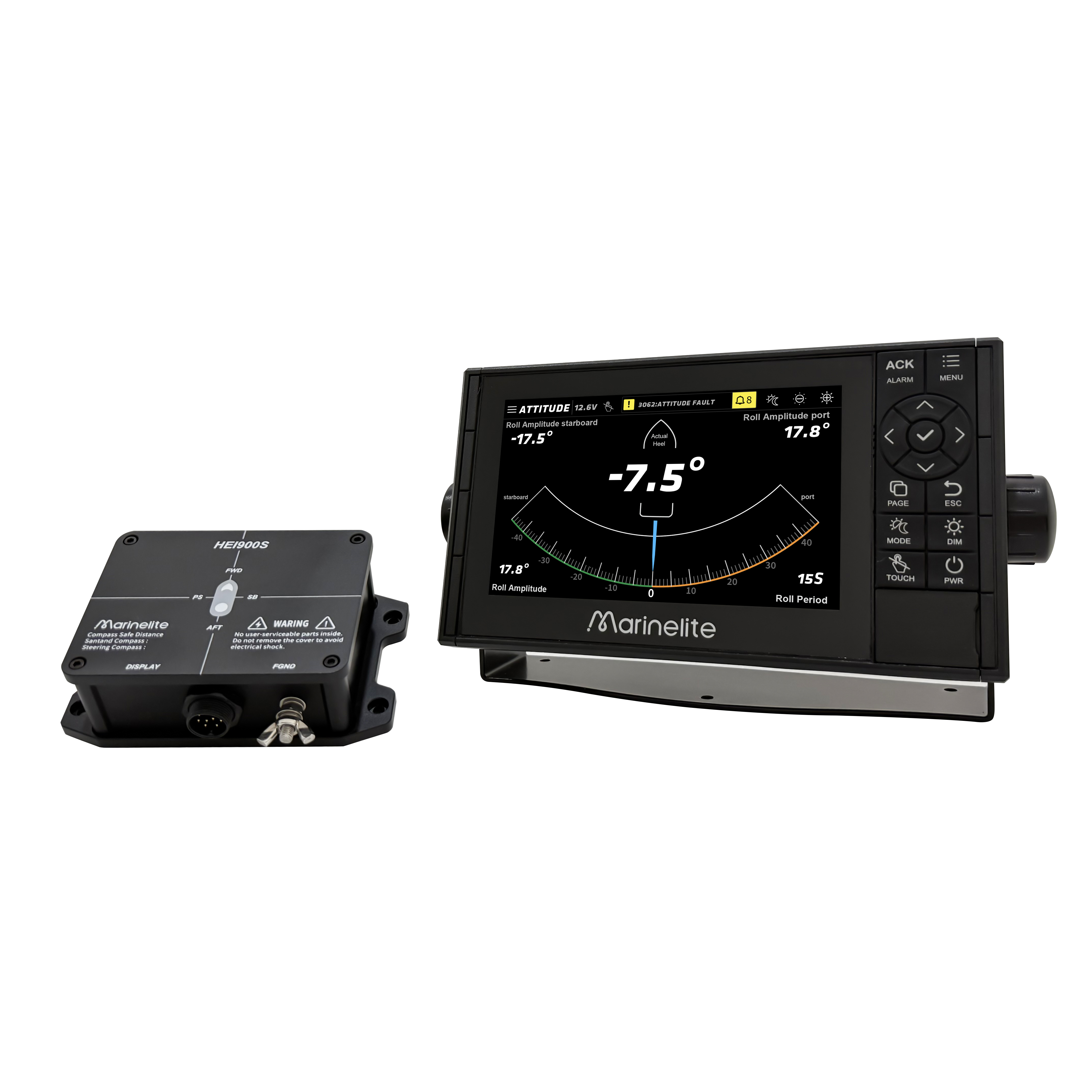

EI9000/HEI9000电子倾斜仪已获得CCS认证，电子倾斜仪不仅能够提供船舶横摇纵摇姿态信息，以辅助舰桥系统安全驾驶、决策，规避危险情况发生；还可以连接VDR系统以存储船舶实时姿态信息。本设备提供横摇超限报警功能，实时有效提醒舰桥系统当前船舶姿态信息。
- 7寸彩色LED显示，左右舷分色显示，报警填充显示，有效突出姿态信息。
- 角度表盘显示与数值显示结合，使用更灵活、更方便。
- 配备高精度电容触摸屏，一键开启关闭触摸，操作便捷安全可靠。
- 集多路NMEA0183输出，声光报警器及报警开关接口为一体。
- 出色的工业产品设计，外观时尚、安装简单、免维护，不受水温、盐度影响。
影响因素
- 环境影响（如恶劣海况导致船体剧烈摇晃、极端高温或低温）；
- 加速度或振动干扰（船舶急加速/减速惯性力影响）
系统规格参数
1.基础性能参数
|
横倾角测量范围 |
0~90° |
|
横摇摆幅 |
-90~90° |
|
横摇周期 |
4~40s |
|
测量分辨率 |
0.1° |
|
测量精度 |
横倾角:测量值的5%或±1°，取大者 横摇摆幅:测量值的5%或±1°,取大者 横摇周期:测量值的5%或±1s,取大者 |
2.显示单元
|
屏幕 |
7寸LCD 800*480 |
|
照度 |
600cd/m2 |
|
可视距离 |
单位指示：0.85m |
|
系统语言 |
简体中文/英文 |
3.接口
|
NMEA 0183 |
IEC61162-1 Ed5 输入输出2个 |
|
输出语句 |
HRM、HPM、POS、ALF、ALC、ARC、HBT |
|
输入语句 |
ACN、HBT、RMC、ZDA、GLL、GNS、GGA、GRS、GBS、GFA、GST |
4.供电
|
|
主/辅电源12-36V |
5.工作环境
|
传感器单元环境温度 |
-5℃~+35℃ |
|
显示单元环境温度 |
-15℃~+55℃ |
|
相对湿度 |
93%或+55℃ |
|
显示单元防护等级 |
IP20 |
|
振动 |
IEC 60945 Ed.4 |
|
罗经安全距离 |
标准罗经的安全距离60 cm 操舵罗经的安全距离35 cm |
相关文档：产品彩页 产品说明书
