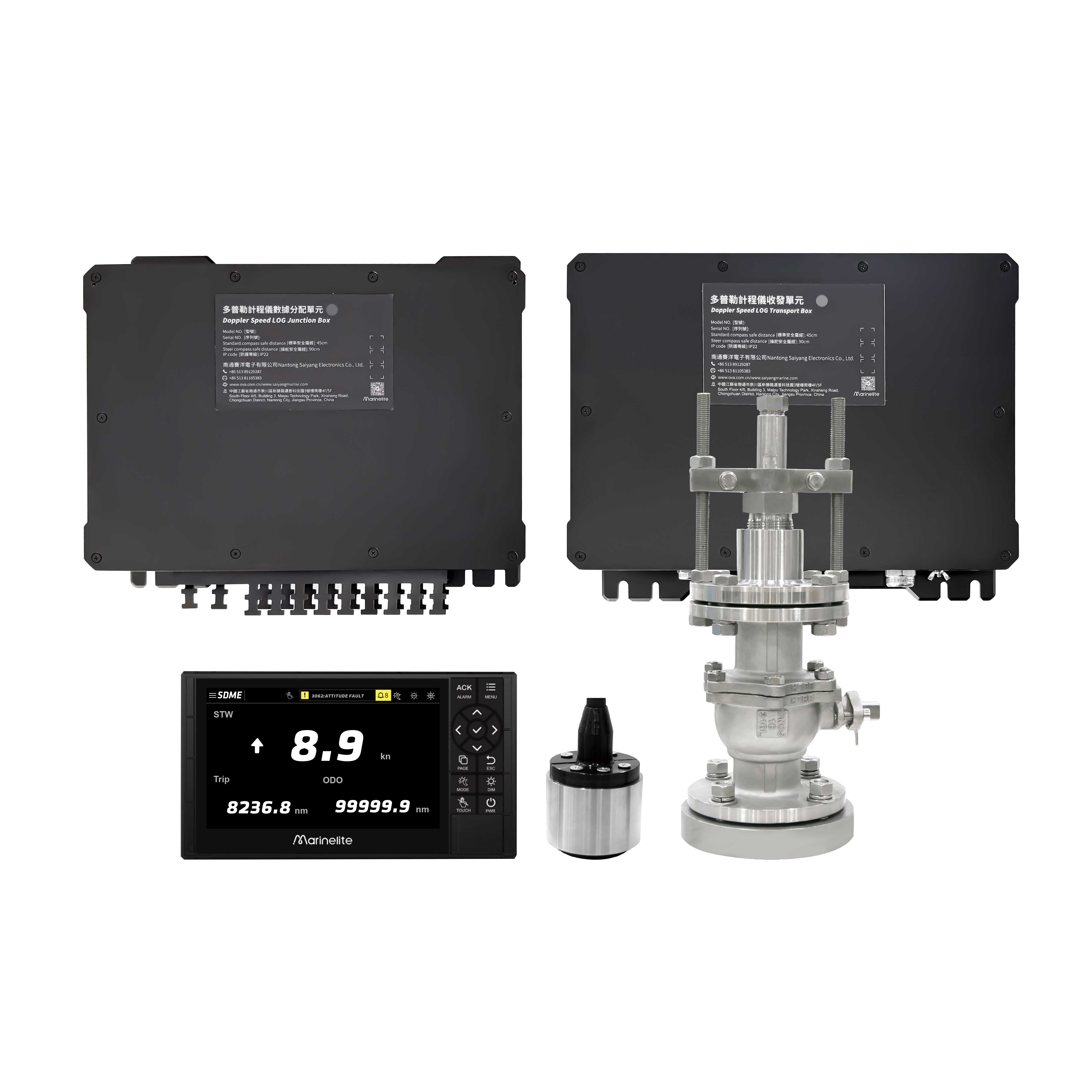

多普勒计程仪DL9000/HDL9000

利用发射的声波和接收的反射波之间的多普勒频移测量船舶航速,符合IMO相关性能标准,
已获CCS证书,可为众多海用导航设备提供高精度、多方向的航速数据。

详情信息

产品特性:

  • 配置多种类型的传感器:多种频率单双轴可配置,单轴用于测量前后速度,双轴用于测量前后左右的速度
  • 计程仪测量的航速信息结合陀螺罗经或磁罗经提供的航向信息,可进行船舶船位推算
  • 多路NMEA0183输出,脉冲和模拟输出,为卫星导航仪、自动综合导航仪、ARPA和真运动雷达等海用导航设备提供高精度航速信息
  • 向现代化大型或超大型船舶提供纵向和横向速度信息,保证这些船舶在狭水道航行、靠离码头和锚泊时的安全
  • 7.0寸彩色触摸屏显示单元,提供对水速度(STW)和行程距离信息,数据更直观、设备更便捷



产品参数:

1.基础性能参数

          收发工作频率

      1MHz

          波束通道数量

      2通道/4通道(可选择)

          速度测量范围

      纵向:-40.0~40.0kn    横向:-40.0~40.0kn

          里程测量范围

      对水0.0~99999.9nm

          追踪深度

      龙骨以下大于3m

          速度精度

      ±2%或0.2kn取较大者

          里程精度

      ±2%或0.2nm/h取较大者



2.显示单元

          屏幕

       7寸LCD 800*480  4.2寸LCD 720*672(选配)

          照度

       600cd/m2

          可视距离

       单位指示:0.85m    里程:         速度:

          系统语言

       简体中文/英文



3.接口

          NMEA 0183

        IEC61162-1 Ed5 输入输出8个

          NMEA 2000

        1(选配)

          USB

        2

          TF

        2

          LAN

        2

          PPS

        2

          速度模拟电流输出

        2(选配)

          速度模拟电压输出

        2(选配)

          输出语句





        标配:VBW、VLW

        可选择:ALF、ALC、ALR、HBT、RMC、GGA、VTG、GLL

        输入语句

        可选择:ACN、RMC、GGA、GLL、VTG、HBT



4.供电

        100~240V AC:1.8A   1个   50/60Hz



5.工作环境

        换能器单元环境温度

        -5℃~+35℃

        其他单元环境温度

        -15℃~+55℃

        相对湿度

        93%或+55℃

        显示单元防护等级

        IP22

        收发单元防护等级

        IP44

        分显单元防护等级

        IPX7

        数据分配单元防护等级

        IP22

        换能器单元

        IPX8

        振动

        IEC 60945 Ed.4
